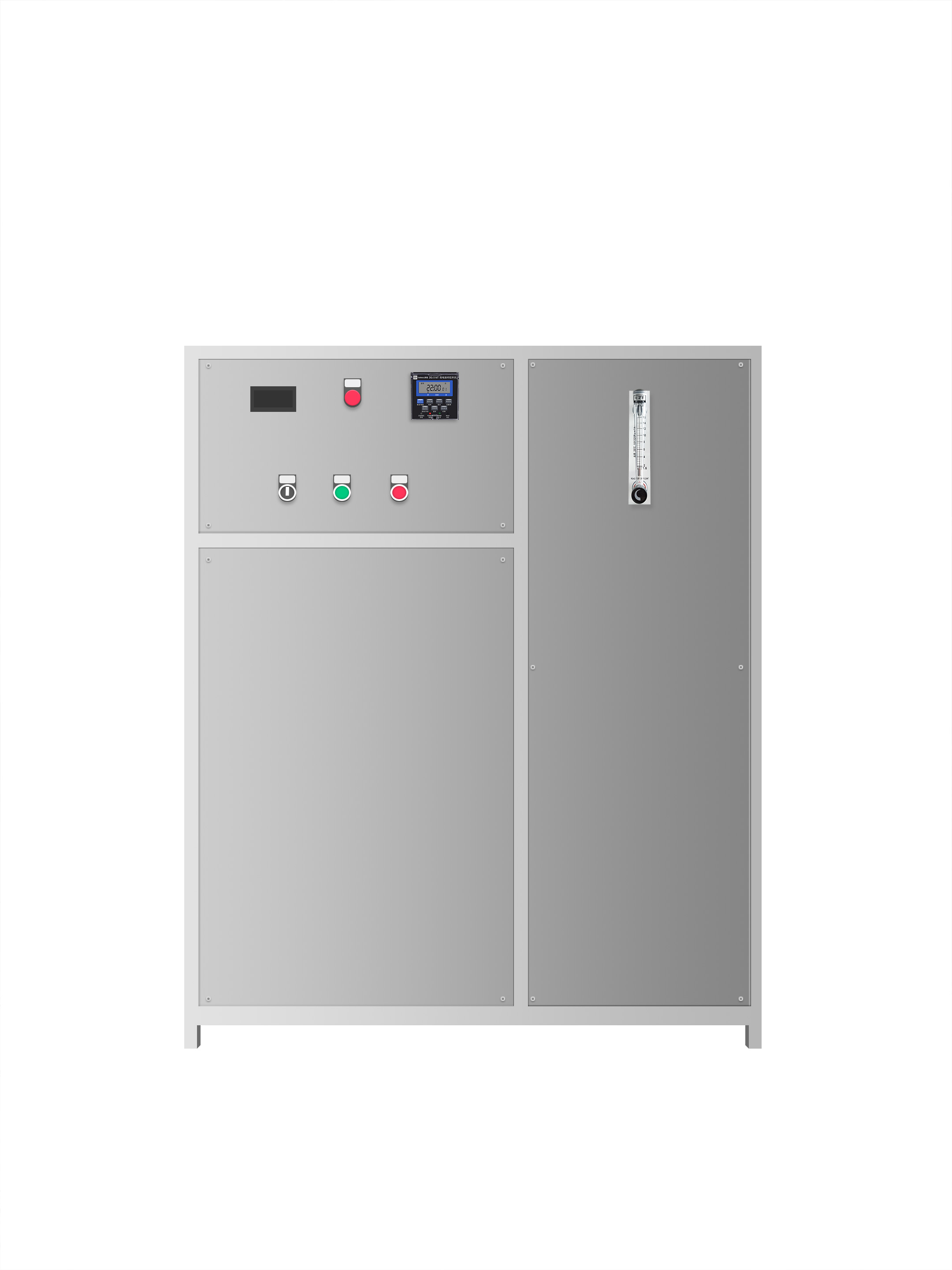

一、產品圖片

二、產品技術參數

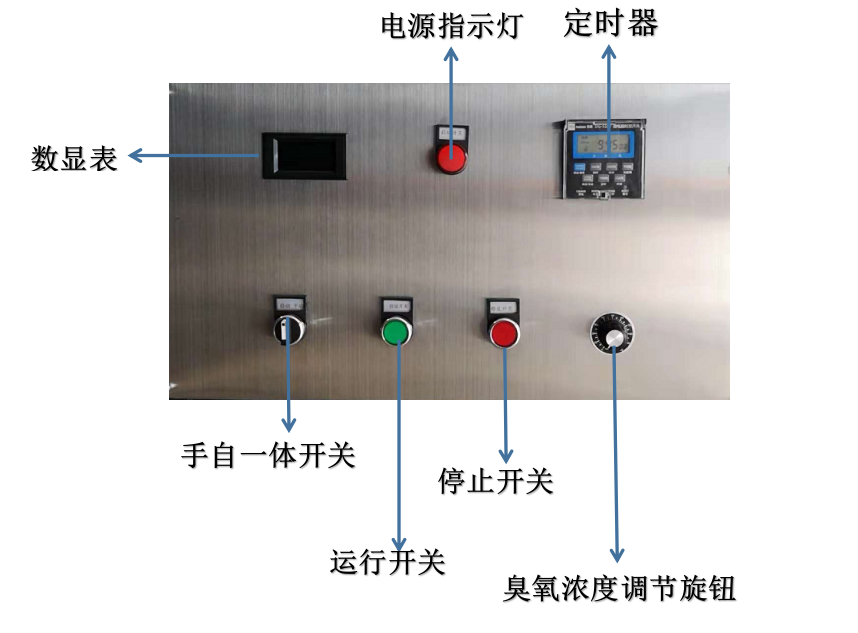

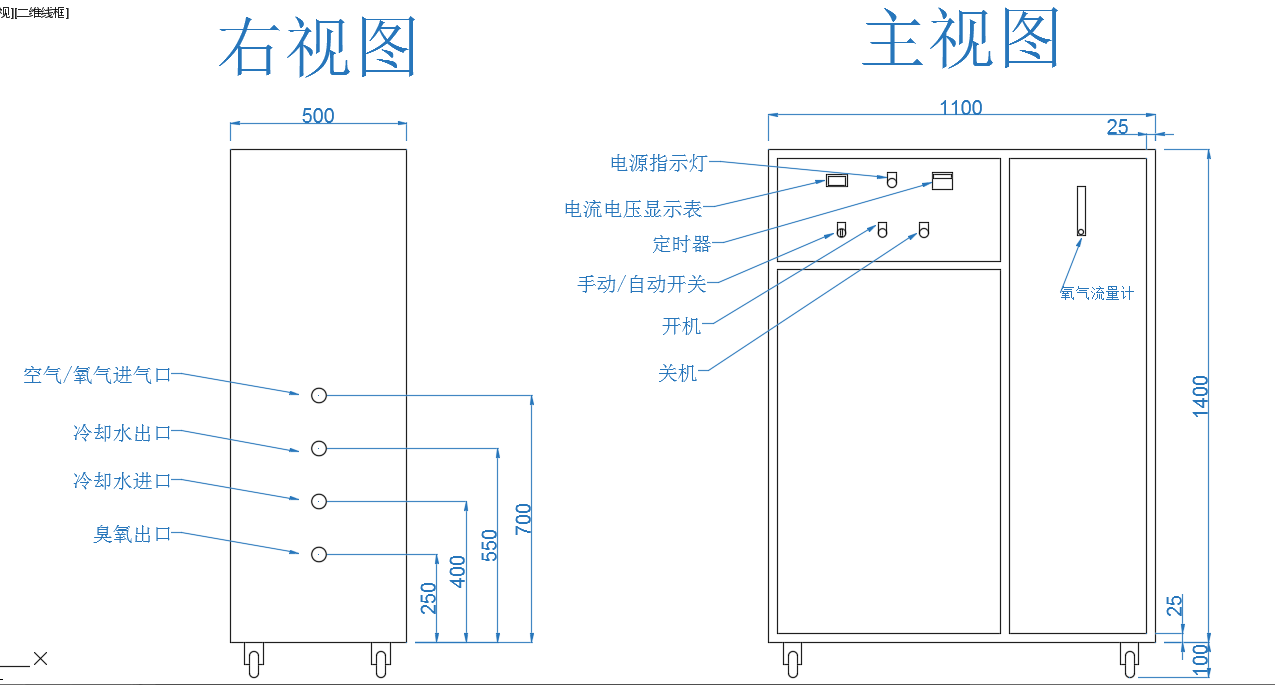

面板示意圖

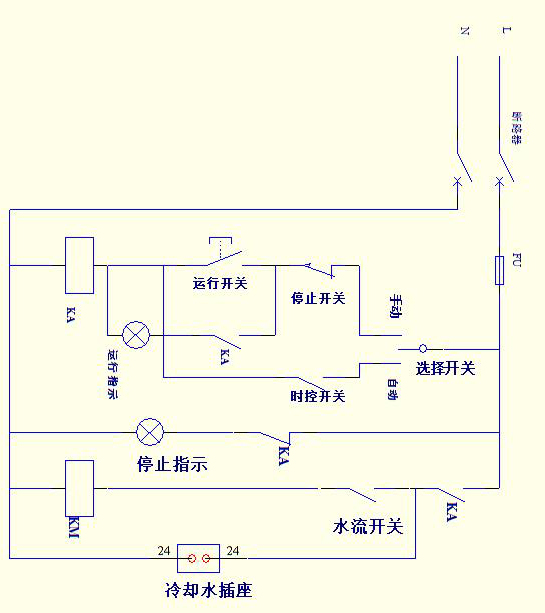

三．操作方法

注意：

■ 空間使用時，臭氧發生器禁止放置于消毒空間內

（機器安裝好須在外箱體上接地線）

■使用之前需外接氣源，進氣壓力小于0.2Mpa,空氣溫度小于30℃，露點大于-20℃

■本設備運行冷卻方式為水冷卻，可不間斷連續運行.

1.水處理使用方法

1.1.：將臭氧發生器放置在水處理工藝流程中特定位置（平穩、干燥、通風散熱良好）位置，離墻面40厘米以上；確保臭氧硅膠管與機器的臭氧輸出口已連接好，將臭氧輸送管接到臭氧投加裝置上，以便于輸送臭氧。

1.2：臭氧發生器必須高于水位，防止水回流到臭氧發生器內部，導致部件損壞。如購置有止回閥，請連接到臭氧輸送管路上，禁止反接止回閥。

1.3：手動運行操作：接通電源，電壓表顯示當前電壓（輸入電壓范圍210~240v）。“手自一體開關“放在手動位置，按下運行開關，運行開關指示燈亮，然后順時針慢慢旋轉濃度調節旋鈕，電流數顯表電流數值逐步增加至100%，數顯表顯示當前電流,最大時7A，此時臭氧濃度及產量是最高值即200G/h（根據臭氧需求量調節濃度及產量大小，10%-30%范圍時臭氧量很小，產量在50G/H一下，50%時臭氧產生量在80-100G/h,80%時其發生量150G/H.）。臭氧輸出口有臭氧輸出。使用完畢需先把臭氧濃度開關調節至最小位，再關閉“停止開關”，“手自一體開關”放置空擋位置.

1.4：自動運行操作：接通電源，電壓表顯示當前電壓。“手自一體開關“放在自動位置，微電腦時控器指示燈亮，根據需要設備運行的時間段設置微電腦時控器（時控器操作流程下“四”條示），設置自動定時時段后，氧濃度開關調節旋鈕旋轉在刻度盤的80%-100%位置，操作完畢臭氧濃度調節旋鈕不比返回至“0”.保持當前位置即可。

四．時控開關的操作規程

時控器通電后如果沒有任何顯示，按下復位鍵。

4.1、分別按“校星期”、“校時”、“校分”，調整北京時間

4.2 、設定開關時間

中文英文對照

一．產品構造（配置技術優點）

1、蜂窩式臭氧管：多根臭氧管組合式，內部形狀接近蜂窩形狀，故名蜂窩式臭氧管，介電材質采用高純脫羥石英管，脫羥基小于10ppm，SiO2含量達98%以上，耐溫1600度，耐壓30KV，遠遠高于與之匹配的高頻高壓電源所產出的峰值高壓7KV，不會被高壓擊穿燒毀。內電極：鈦合金，耐腐蝕性能優于316不銹鋼，在高壓高頻連續放電情況，使用5年不會被氧化發黑生銹變形；放電間隙：0.35MM；密封材質：不銹鋼法蘭，聚四氟乙烯板加氟膠圈，抗氧化耐酸堿，使用壽命可達8年。

2、高頻高壓電源：整流變頻電路，高壓包由鐵氧鐵磁芯、聚酯亞胺/聚酰胺酰亞胺復合層漆包線、環氧高溫膠真空灌封組成，帶有開路保護、過流過壓保護、短路保護，高壓頻率3~8KHZ，輸出正玄波波形，極大程度的將電能轉換，功率因素可達0.9。

二、產品特點

本產品采用蜂窩式臭氧放電管，多根臭氧方電管組合，窄間隙放電，間隙低至0.35MM，采用水冷，臭氧濃度衰減率低，長時間使用仍能確保臭氧產量充足，濃度達標。

本產品采用分體式電源，高壓包與變頻推動電源分開，電源抗干擾能力強，頻率控制在5KHZ以下，負載工作時發熱量低，采用水冷的臭氧出水溫度不高于進水溫度的5度，以確保臭氧濃度穩定，臭氧濃度衰減率低。可連續24小時不斷電運作。長時間使用仍能確保臭氧產量達標、濃度達標。

3、臭氧純度高：使用空氣作為氣源的電暈式臭氧發生器，產出臭氧的同時會伴隨產出氮氧化物，氮氧化物的產出的比例與臭氧發生器本身的溫度、電源的高壓放電頻率、發生器放電間隙的均度有很大關系，我公司采用的臭氧管均度使用多點定位，極大限度的確保了放電間隙的均度控制在0.005MM，電源采用頻率低于5KHZ ，臭氧管溫升低，氮氧化物產出量極地，可忽略不計。

4、安全設計：產品設計將高壓內置于臭氧管放電室內，外電極為地極，整個臭氧放電管外表均無高壓，沒有高壓外泄，避免高壓觸電危險。

三．產品用途

3.1.凈化空氣

3.2.處理水

水處理對比優勢：目前在世界范圍內，純凈水，天然水，地下水等已經普遍采用臭氧消毒，傳統的UV消毒因紫外消毒因為存在死角而不能完全滅菌，另外傳統的氯消毒因為存在氯氣殘留，造成水體二次污染而逐漸被臭氧消毒方式替代，在自來水臭氧凈化應用時，國標常規標準為0.4MG/L的溶解度保持4分鐘。即CT值為1.6，下表為參考值：

四．殺菌能力

臭氧具有極強的氧化性，被世界公認為是一種廣譜高效殺菌劑，它的氧化能力高于氯一倍，滅菌比氯快600-3000倍，甚至幾秒種內可以殺死細菌，對于常見的大腸桿菌、糞鏈球菌、綠膿桿菌、金黃葡萄球菌、霉菌等，在臭氧濃度保持0.3PPM的環境中5分鐘，其殺滅率可達到99%以上。它的滅菌、消毒作用幾乎是瞬時發生的，在水中臭氧濃度達到0.3-2mg/L時，0.5-1min內就可以致死細菌。達到相同滅菌效果（如使大腸桿菌殺滅率達99%）所需臭氧水藥劑量僅是氯的0.0048%。

五．分解時間

5.1、臭氧易溶于水，溶于水后的臭氧具有更強的殺菌消毒能力，殺菌力可達氯氣的3000倍。臭氧極易分解成為氧氣。

5.2、臭氧在水中的半衰期約為20分鐘，在常溫常壓下空氣中的半衰期約為10—30分鐘。臭氧最終都將分解轉變成氧氣。

5.3、臭氧是一種安全、無殘毒的氧化劑、殺菌消毒劑，不會造成二次污染。臭氧經反應本身會迅速還原成氧氣，不必?fù)?dān)心化學殘留物質，也不會對生活環境造成威脅。

六．設備優點

安裝流程：

空氣源：無油壓縮機→初級過濾→冷干機→除水加精密過濾→臭氧機

6.1、臭氧發生器為分體式.蜂窩式臭氧管和高壓電源及控制電路在一個機箱內。壓縮機和冷干機外置。

6.2、臭氧放電室是我公司的專利技術，放電室采用窄間隙放電，生成臭氧濃度高，產量穩定，整體采用全密封技術，運行可靠。

3、供電單元（PSU）是該系列機型的核心技術，包括變頻和升壓兩大工藝，設置自動軟啟動功能，具有較強的帶負載能力和多重保護功能，高效穩定。

七．保修服務

    免費保修1年，設備終身維護;過保修期后維修只收取材料成本費.不收取維修人工費.我公司這款設備最大的優勢:使用壽命長.

八．驗收標準

    貨物質量按國家、行業標準和用戶要求執行，設備出廠前逐臺進行檢驗，檢驗合格后簽發產品合格證方可出廠

九．故障檢查與分析

9.1、故障檢測列表

如果做完了以下檢查后，您仍未能解決問題或涉及維修的部分，請直接與萬格立環保科技有限公司當?shù)氐匿N售或售后服務部聯系。

9.2臭氧發生器使用注意事項：

9.2.1：機器設備必須放置在無油污、空氣干凈、干燥的地方工作,以延長機器設備使用壽命。

9.2.2：使用時必須輕拿輕放，不能亂扔亂放。

9.2.3：機器設備用于水處理，臭氧輸出口必須接上止回閥（注意：止回閥分正反，請按照止回閥上的箭頭方向進行連接)，防止回水進入機內，損壞機器。

9.2.4：禁止將臭氧機放在消毒區內工作，為了工作的安全，設備應有單獨工作區，再用硅膠管將臭氧氣體輸送到消毒或化學反應區。9.2.5：機器設備必須天天檢查維護；如發現異常要立刻關機，查明原因，處理好以后再使用。

9.2.6使用前機器設備必須良好接地，以防雷電。不用時最好拔掉電源插頭。

9.2.7根據工作環境、使用要求，正確選用臭氧消毒機。

9.2.8機器設備若長時間不用必須將機內、機外殼清理干凈，放置通風干燥的地方，防止受潮損壞。

9.2.9為了防止機器受潮和更好的維護設備，每星期打開《氣泵開關》或《氣控開關》，關掉《濃度調節》或《臭氧開關》工作半小時以上，以清潔機內水氣，

十、保養細則：

10.1：請將本設備置于干燥通風處，防塵網（風扇處）一個月清理一次

10.2：本臭氧機非專業電工，請勿開箱（內有高壓）

10.3：保養時請專業電工開啟機箱后蓋

10.4：硅膠三個月更換一次，將不會影響使用

10.5：檢查機器內部接頭是否松動和軟管老化

10.6：如有接頭松動，請用螺絲刀扭緊，軟管老化，請及時更換

10.7：所有購買本公司產品的客戶，均可在本公司以低于市場價購買耗材。

10.8：設備維修保養（如需上門服務，需由客戶支付差旅費用，公司視路途遠近，選擇就近經銷商上門服務。）

10.9：設備維修時，請將保修卡隨機寄回本公司，若與以上操作說明不相符，本公司不承擔維修費用。

10.10：開機時，先開氣泵開關，1-2分鐘再開臭氧開關；關機時，先關臭氧開關，1-2分鐘后再關氣泵開關。

十一、注意事項

    請勿在高精度電子設備附近使用本產品，電波干擾可能引起高精度電子設備的誤操作和其他問題。尤其在以下設備附近需特別注意：助聽器、起搏器和其他醫療電子設備、火災探測器、其他精度自動控制裝置。

    不要拆卸或改裝本產品，否則會造成本產品的損壞、漏電和電路故障。

    避免過度受潮，水或其他液體進入本產品可能引起本產品漏電和故障。

    避免用揮發性的溶液或有機溶劑擦拭設備，可能會損壞設備的表面。

    合格的專用接地線，安全可靠的接地，使用的線路的容量是符合要求的，以確保消除火災隱患。設備安裝人員必須經過培訓才能開機維修。

    使用臭氧時，嚴禁人員在高濃度臭氧空間環境中工作，工作人員在超過相關標準的臭氧濃度的空間環境中上班應要有防護措施。

    切記設備保養或維修時必須在斷電和泄盡氣壓狀態下進行，確保人員安全維修。

十二．使用本產品的環境條件要求：

1、室內應無易燃易爆氣體及導電粉塵。禁止安裝在氨氣易泄露或有發生爆炸危險的危險區域

2、室內有220V/50HZ交流電源，部分臭氧設備同時需要用到380V/50Hz交流電源

3、環境溫度要求：-10℃-33℃

4、環境濕度要求：≤55%。

5、放置本機的地面要求平整，注意將設備平穩放在地上或支架上。

6、設備安裝時保持設備工作環境通風及空氣干燥，該空間須安裝排風扇或空調。
